Jak se vyhnout kritickým chybám při výběru čerpadla a domácí vodárny
Výběr tlakového spínače se provádí podle:
Při poklesu tlaku na nastavenou min. hodnotu zapne elektromotor čerpadla, při dosažení nastaveného max. tlaku ho vypne.
V případě malé vydatnosti vrtu/studny je třeba instalovat ochranu čerpadla proti chodu na sucho. Výjimkou je digitální tlakový spínač, který má většinou integrovanou ochranu proti chodu na sucho, kterou lze použít pouze u odstředivých čerpadel. Pokud máte čerpadlo vřetenové, tak tuto ochranu proti chodu na sucho nemůžete použít (musíte ji zajistit jiným způsobem nejlépe pomocí vodivostních sond). Důvodem je skutečnost, že čerpadlo je vypnuto až s určitým malým zpožděním, které ale v případě vřetenového čerpadla způsobí jeho poškození a nutnost následné výměny hydraulické části. V případě použití ochrany pomocí vodivostních sond je čerpadlo vypnuto ještě před tím, než je chodu na sucho dosaženo.
V případě instalace redukčního ventilu na výtlak vodárny na něm musí být nastavený výstupní tlak nejméně o 0,2 až 0,3 baru nižší než je zapínací tlak vodárny.
U domácích vodáren s ovládáním čerpadla tlakovým spínačem se doporučuje následující objem tlakových nádob:
Optimální objem si můžete vypočítat na stránce VÝPOČET OBJEMU TLAKOVÉ NÁDOBY.
Pro ovládání čerpadel domácích vodáren.
| Doprava: |
viz. stránka DOPRAVA
Od celkové ceny objednaného zboží 7000 Kč s DPH je doprava Českou poštou zdarma. Od celkové ceny objednaného zboží 5000 Kč s DPH je doprava GLS zdarma. |
Použití:
- Ovládání chodu čerpadel domácích vodáren. Při poklesu tlaku vody na hodnotu nastaveného zapínacího tlaku dojde k zapnutí elektromotoru čerpadla. Po dosažení tlaku vody odpovídající nastavené hodnotě vypínacího tlaku dojde k vypnutí elektromotoru čerpadla.
- Pro elektromotory čerpadel na 230 a 400 V.
- Pro přímé připojení k pěticestné armatuře doporučujeme provedení "M" s převlečnou matkou s vnitřním závitem.
Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na PROSPEKT a na NÁVOD.
Spínací tlak 0,2 MPa, vypínací tlak 0,35 MPa, lze použít pro napětí 230 V a 400 V.
Max. spínaný výkon 4 kW při 400 V.
Jmenovitý proud 10 A.

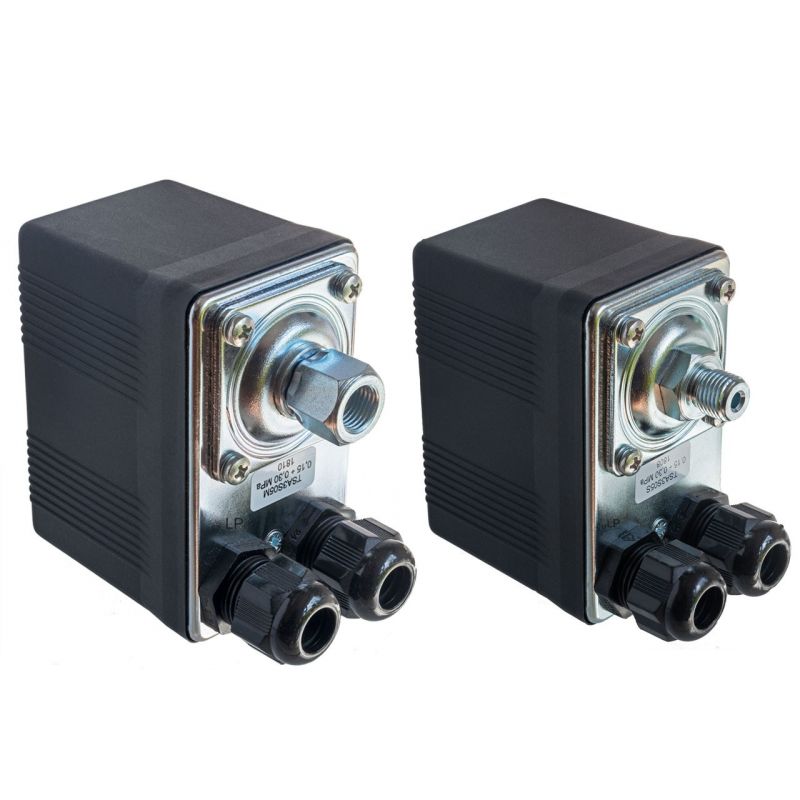

Provedení "S" (TSA 3S05S) - vnější závit 1/4". Vhodné pro použití redukce vnitřního závitu na menší dimenzi, kterou najdete na kartě PŘÍSLUŠENSTVÍ.
Provedení "M" (TSA 3S05M) - převlečná matka s vnitřním závitem 1/4". Vhodné pro montáž do pětiticestné armatury.
Možnosti nastavení zapínacího a vypínacího tlaku:
Přiklad zapojení tl. spínače s převlečnou matkou na 5-ti cestnou armaturu (flexo-hadice připojuje tl. nádobu).
| Proudové zatížení max.: | 10 A |
| Max. výkon elektromotoru čerpadla: | 4 kW |
| Krytí: | 54 IP |
| Tlak zapínací: | 0.20 MPa |
| Vypnutí čerpadla při zastavení odběru: | Ne |
| Tlak vypínací: | 0.35 MPa |
| Možnost nastavení hodnot tlaků: | Ano |
| Regulace tlaku pomocí otáček čerpadla: | Ne |
| Ochrana čerpadla proti chodu na sucho: | Ne |
| Hmotnost: | 0.55 kg |
| Záruka: | 24 měsíce |
Pro čerpadla s vnitřním závitem pro použití armatury s vnějším závitem o menší dimenzi.
Umožňuje propojení tlakového spínače s vnějším závitem s 5cestnou armaturou.
