Jak se vyhnout kritickým chybám při výběru čerpadla a domácí vodárny
Při výběru kabelu (průřez vodičů) je nutné vždy uvažovat celkovou délku kabelu od rozvaděče do čerpadla, nestačí jen délka vlastního prodloužení od čerpadla po zemský povrch!
Cena prodloužení kabelu se skládá z:
Zatavovací spojka je vhodná pro ponor do 30 m, pro větší ponory se doporučuje zalívací spojka.

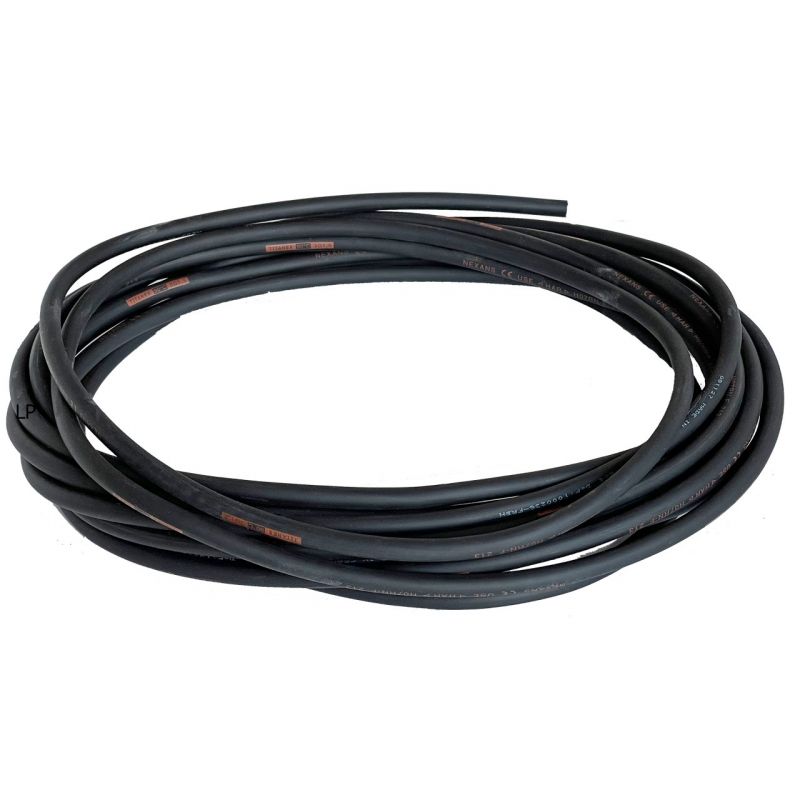

Prodloužení kabelů je vodotěsné. Výběr správného druhu kabelu se provede podle jmenovitého napětí čerpadla (230 V - 3 vodiče nebo 400 V - 4 vodiče) a podle hodnoty proudu v A (průřez vodiče 1,5 mm2, 2,5 mm2, ...).
Pro prodloužení přívodu elektromotoru čerpadla u provedení s rozběhovým kondenzátorem umístěným mimo čerpadlo ve spínací skříni je třeba použít kabel se 4 vodiči, přestože se jedná o napětí 230 V (čtvrtý vodič slouží k propojení kondenzátoru s elektromotorem).
Při objednání je třeba uvést délku vlastního prodloužení. Např. pokud je čerpadlo je dodáváno s kabelem o délce 10 m a na jeho instalaci je třeba 25 m, délka prodloužení je 15 m. U kabelu s konektorem je celková délka kabelu rovna délce objednaného typu kabelu.
Současně doporučujeme prověřit hodnotu max. hloubky ponoru u vybraného čerpadla.
Celková délka kabelu by měla být o něco větší jak hloubka studny/vrtu, jeho připojení k rozvodu elektřiny (k "normálnímu" kabelu) doporučujeme co nejblíže u studny/vrtu, protože kabely používané na prodloužení jsou určeny pro instalaci do studny/vrtu a nejsou vhodné pro venkovní použití (v zemi musí být použit kabel CYKY). Proto také v případě reklamace kabelu určeného do studny/vrtu použitého v zemi nebude záruka uznána.
V případě potřeby opravy čerpadla je také jednodušší jeho odpojení od elektřiny.
U čerpadel s atestem pro použití na pitnou vodu je třeba volit i stejné provedení kabelu.
Barevné provedení kabelu nesouvisí s jeho kvalitou a vlastnostmi. Může se v jednotlivých případech lišit.
V případě prodloužení délky kabelu je možno čerpadlo uhradit pouze zálohovou fakturou (platba předem).
Nabídka prodloužení kabelu platí pouze pro značky uvedené v naší nabídce. V případě požadavku prodloužení u jiných značek nás prosím kontaktujte.
Max. celkovou délku kabelu pro štítkovou hodnotu příkonu v kW při různých průřezech vodičů najdete v následujících tabulkách.
Celkovou délkou se myslí délka kabelu od čerpadla po připojení k rozvodu elektřiny v rozvaděči (ne jen délka samotného prodloužení).
Motor čerpadla na 230 V má uveden příkon 1,1 kW. Pokud se podíváte do příslušné tabulky, tak zjistíte, že při průřezu vodiče 1,5 mm2 může být max. celková délka kabelu 38 m, při průřezu 2,5 mm2 64 m a při průřezu 4 mm2 103 m. Pokud potřebuji kabel u čerpadla o celkové délce 50 m, tak se musí použít kabel o průřezu 2,5 mm2.
V případě ponorného čerpadla s elektromotorem se spínací skříňkou s rozběhovým kondenzátorem se musí použít kabel daného průřezu, ale se 4 vodiči.
ALFAPUMPY
| Doprava: |
viz. stránka DOPRAVA
Od celkové ceny objednaného zboží 7000 Kč s DPH je doprava Českou poštou zdarma. Od celkové ceny objednaného zboží 5000 Kč s DPH je doprava GLS zdarma. |
Podle vybraného typu čerpadla ALFAPUMPY a celkové délky kabelu si v níže uvedených tabulkách najdete vhodný typ kabelu a počet metrů vložíte do košíku.
Čerpadlo s prodlouženou délkou kabelu je nutno uhradit předem (zálohová faktura nebo úhrada při objednání), nelze zaslat na dobírku.
Čerpadla ALFAPUMPY SEm mají elektromotor pouze na napětí 230 V a rozběhový kondenzátor integrovaný v tělese čerpadla. Proto se na prodloužení jejich kabelu použije kabel s 3 vodiči označený jako 3G.
Typ kabelu při prodloužení a průřez jeho vodičů (číslo za písmenem "G") zvolíte u Vašeho typu čerpadla podle celkové délky kabelu (= součet délky kabelu dodávaného s čerpadlem + požadovaného prodloužení). Kabel se nenapojuje spojkou, ale dodává se vcelku již připojený k čerpadlu.
Typ kabelu standardně dodávaný s čerpadlem je 3G1.
Přehled typů kabelů podle požadované délky prodloužení (m) pro jednotlivé typy ponorných čerpadel
Čerpadla ALFAPUMPY SSm mají elektromotor na napětí 230 V a rozběhový kondenzátor je umístěný v samostatné skřiňce. Proto se na prodloužení jejich kabelu použije kabel se 4 vodiči označený jako 4G.
Čerpadla ALFAPUMPY SS mají elektromotor na napětí 400 V a proto se na prodloužení jejich kabelu použije kabel se 4 vodiči označený jako 4G.
Typ kabelu při prodloužení a průřez jeho vodičů (číslo za písmenem "G") zvolíte u Vašeho typu čerpadla podle celkové délky kabelu (= součet délky kabelu dodávaného s čerpadlem + požadovaného prodloužení). Kabel se nenapojuje spojkou, ale dodává se vcelku již připojený k čerpadlu.
Cena práce za prodloužení kabelu je započítána v ceně čerpadla, proto se jeho cena navyšuje pouze o cenu objednaného kabelu.
Přehled typů kabelů podle požadované délky prodloužení (m) pro jednotlivé typy ponorných čerpadel
