PM Technologies ESP - ochranná a jistící skříň je vhodná pro odstředivá čerpadla s elektromotory na 230 V a 400 V.

  • Ochrana čerpadel proti chodu nasucho s automatickým restartem po 10, 20, 40, 80 a 120 minutách. Měří účiník elektromotoru.
  • Ochrana čerpadel proti přetížení motoru.
  • Ochrana čerpadel proti přepětí.
  • Pouze pro samonasávací a ponorná odstředivá čerpadla. Nelze použít pro vřetenová, vibrační a kalová čerpadla.
  • V případech, kdy neznáte parametry elektromotoru čerpadla.
  • Pokud mimo ochranu elektromotoru čerpadla potřebujete čerpat vodu do nádrže s její ochranou proti přetečení.
Klikněte zde pro více informací

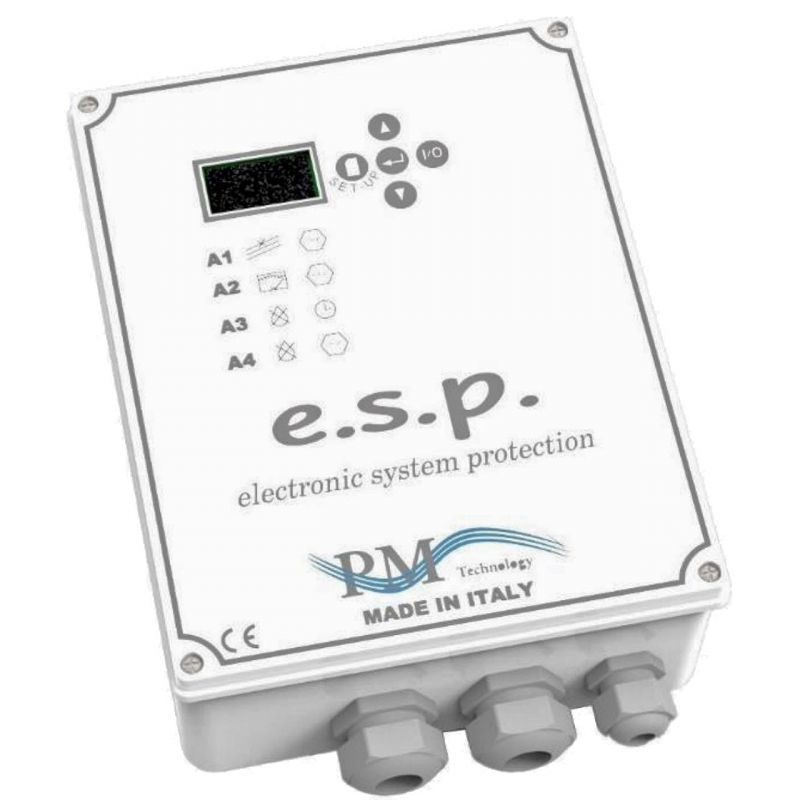

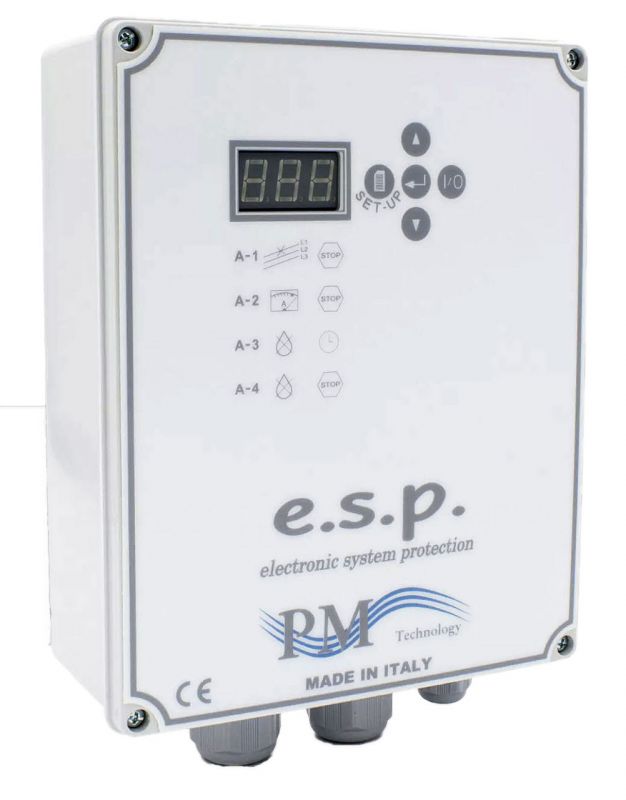

PM Technologies ESP ochranná a jistící skříň Tline 20, 400 V

Ochrana čerpadel na 400 V o příkonu 4 až 7,5 kW proti chodu na sucho, snímání (signalizace) dvou úrovní hladin vody.

4078
Cena: 6 562 Kč  s DPH 5 423 Kč  bez DPH
Odložená platba Twisto Možnost odložení zaplacení
zboží až o 30 dnů
Množství: ks
Doprava:
ZDARMA
Dostupnost: Skladem
Doručení: Následující pracovní den
Kód zboží: 93402000
Hmotnost: 0 kg
Vyrábí: Logo_pm_technologies
Popis produktu

Popis produktu

Použití:
- Ochrana čerpadel proti chodu nasucho s automatickým restartem po 10, 20, 40, 80 a 120 minutách. Měří účiník elektromotoru.
- Ochrana čerpadel proti přetížení motoru.
- Ochrana čerpadel proti přepětí.
- Ochrana proti výpadku fáze nebo poklesu napětí na fázích. Už se nemusíte obávat bouřky. Pokud po demontáži čerpadla prohodíte fáze, skříň to sama napraví.
- Pouze pro samonasávací a ponorná odstředivá čerpadla na 400 V o příkonu 4 až 7,5 kW. Nelze použít pro vřetenová, vibrační a kalová čerpadla.
- V případech, kdy neznáte parametry elektromotoru čerpadla.
- Pokud mimo ochranu elektromotoru čerpadla potřebujete čerpat vodu do nádrže s její ochranou proti přetečení.

Technické informace
Podrobné informace získáte kliknutím na odkaz na NÁVOD.
Zapojení je zobrazeno přímo na desce:
LINE INPUT (L1, L2, L3) – vstupní napětí
MOTOR OUTPUT (M1, M2, M3) – výstup na čerpadlo
Vše ostatní je shodné s návodem na provedení 230 V.
Mimořádnou vlastností této ochranné skříně je funkce AUTOMATIC MODE, kdy po spuštění čerpadla skříň sama provede měření a kalibraci odběru proudu (ochrana proti přetížení) a účiníku motoru (COS Fí) čerpadla a po cca 15 vteřinách si data sama uloží. Výhoda pro Vás - nemusíte nic nastavovat.
Pokud používáte čerpadlo a neznáte jeho parametry, tak je tato skříň pro Vás ideální volba!
Reakce ochrany proti chodu čerpadla nasucho je velmi rychlá, skříň čerpadlo vypne po cca 5-10 sekundách, kdy čerpadlo začne přisávat vzduch. Jednotka poté signalizuje na displeji poruchu A-3. V tomto řežimu jednotka provede první restart po 10 minutách (pokud stále není voda, tak následně po 20, 40, 80 a 120 minutách).
Pokud během restartů dojde k obnově vodního sloupce a čerpadlo začne normálně čerpat, systém se vrátí do normálního stavu. Pokud ani po 5 restartech (120 minut) není dostatek vody, systém přejde do poruchy A-4 a čerpadlo je třeba restartovat manuálně.
V případě, že během provozu dojde k nárůstu proudu (přetížení, vada ve vinutí, zadírání čerpadla pískem, pokles napětí na vstupu apod.), jednotka čerpadlo odstaví po cca 10 sekundách a hlásí poruchu A-2. Po zjištění příčiny přetížení a jejím odstranění se provede manuální restart.
Krytí IP 55.
Zabudovaný vypínač.
Dodávka kompletně včetně kabelových průchodek.
Možnost připojení externího plováku nebo tlakového spínače.
Rozměr 175 x 175 x 90 mm.
K ochraně čerpadla nejsou třeba žádné sondy nebo plovákový spínač.

Příklad zapojení s plovákovým spínačem

S pomocí plovákového spínače lze skříň snadno využít pro jednoduché a spolehlivé automatické dopouštění retenčních nádrží. Ideální pro vrty s malou vydatností, kde je nutné dopouštět z vrtu nádrž, z které se voda využije pro domácí vodárnu nebo např. pro automatické závlahy.
