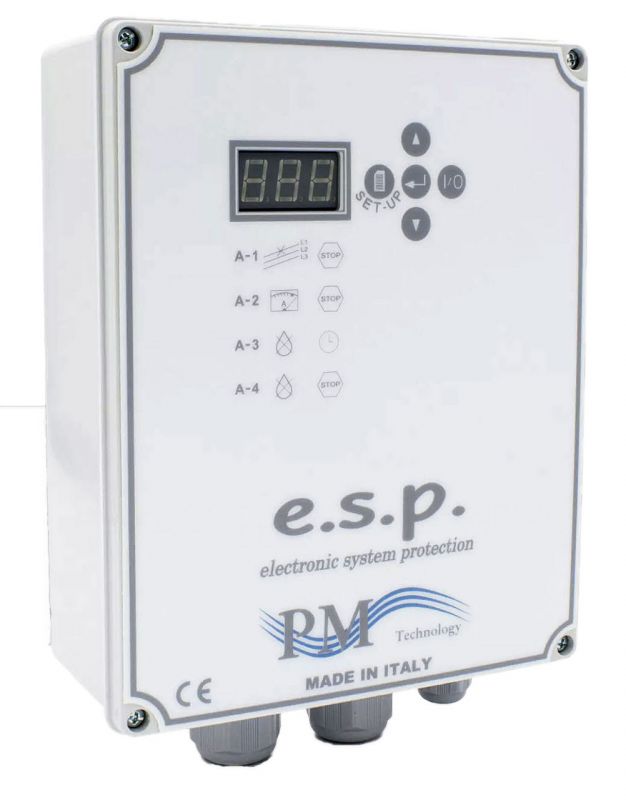

Popis produktu
Použití:
- Ochrana čerpadel proti chodu nasucho s automatickým restartem po 10, 20, 40, 80 a 120 minutách. Měří účiník elektromotoru.
- Ochrana čerpadel proti přetížení motoru.
- Ochrana čerpadel proti přepětí.
- Pouze pro samonasávací a ponorná odstředivá čerpadla na 230 V o příkonu 0,37 až 2,2 kW. Nelze použít pro vřetenová, vibrační a kalová čerpadla.
- V případech, kdy neznáte parametry elektromotoru čerpadla.
- Pokud mimo ochranu elektromotoru čerpadla potřebujete čerpat vodu do nádrže s její ochranou proti přetečení.
Technické informace
Podrobné informace získáte kliknutím na odkaz na NÁVOD.
Mimořádnou vlastností této ochranné skříně je funkce AUTOMATIC MODE, kdy po spuštění čerpadla skříň sama provede měření a kalibraci odběru proudu (ochrana proti přetížení) a účiníku motoru (COS Fí) čerpadla a po cca 15 vteřinách si data sama uloží. Výhoda pro Vás - nemusíte nic nastavovat.
Pokud používáte čerpadlo a neznáte jeho parametry, tak je tato skříň pro Vás ideální volba!
Reakce ochrany proti chodu čerpadla nasucho je velmi rychlá, skříň čerpadlo vypne po cca 5-10 sekundách, kdy čerpadlo začne přisávat vzduch. Jednotka poté signalizuje na displeji poruchu A-3. V tomto řežimu jednotka provede první restart po 10 minutách (pokud stále není voda, tak následně po 20, 40, 80 a 120 minutách).
Pokud během restartů dojde k obnově vodního sloupce a čerpadlo začne normálně čerpat, systém se vrátí do normálního stavu. Pokud ani po 5 restartech (120 minut) není dostatek vody, systém přejde do poruchy A-4 a čerpadlo je třeba restartovat manuálně.
V případě, že během provozu dojde k nárustu proudu (přetížení, vada ve vinutí, zadírání čerpadla pískem, pokles napětí na vstupu apod.), jednotka čerpadlo odstaví po cca 10 sekundách a hlásí poruchu A-2. Po zjištění příčiny přetížení a jejím odstranění se provede manuální restart.
Krytí IP 55.
Zabudovaný vypínač.
Dodávka kompletně včetně kabelových průchodek.
Možnost připojení externího plováku nebo tlakového spínače.
Připraveno i pro instalaci rozběhového kondenzátoru.
Rozměr 175 x 175 x 73 mm.
Příklad zapojení s plovákovým spínačem
S pomocí plovákového spínače lze skříň snadno využít pro jednoduché a spolehlivé automatické dopouštění retenčních nádrží. Ideální pro vrty s malou vydatností, kde je nutné dopouštět z vrtu nádrž, z které se voda využije pro domácí vodárnu nebo např. pro automatické závlahy.
