Popis produktu
Použití:
- Při odběru vody nedochází ke kolísání tlaku.
- Čerpání čisté pitné nebo užitkové vody z přírodních nebo jiných zdrojů bez mechanických nečistot.
- Čerpání kapalin, které nejsou chemicky agresivní vůči materiálu, z kterého jsou zhotoveny smáčené části čerpadla.
- Čerpání vody s obsahem vzduchu.
- Zvyšování tlaku.
- Vhodné pro nepřetržitý provoz (S1).
Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY.

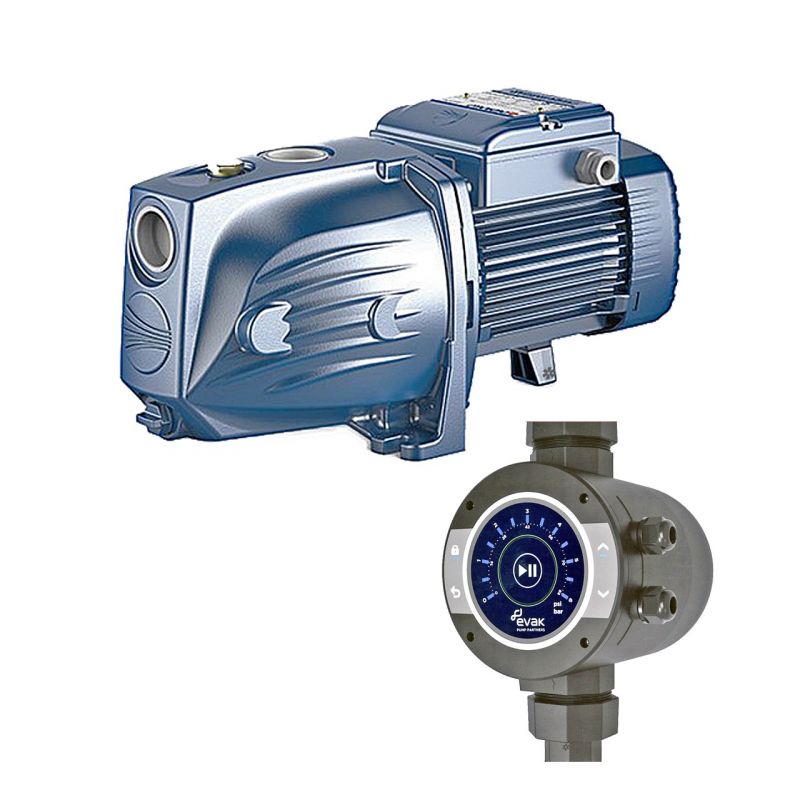

Součástí dodávky komponentů domácí vodárny je samonasávací čerpadlo Pedrollo JSWm 2CX a řídící jednotka s frekvečním měničem VAK DPI 10S, 1 x 230 V/1 x 230 V, vhodná i do vlhkého prostředí. Instalací řídící jednotky na výtlak čerpadla a jeho elektrickým propojením s řídící jednotkou získáte domácí vodárnu.
Řídící jednotka zapne čerpadlo při poklesu tlaku pod zapínací hodnotu a udržuje nastavený požadovaný tlak změnou otáček elektromotoru. Mimo uživatelského komfortu dojde i k výrazné úspoře elektrické energie.
Vzhledem k tomu, že řídící jednotka obsahuje malou tlakovou nádobku, není třeba v případě těsného rozvodu vody instalovat další. Pokud si ale nejste těsností jisti, doporučujeme instalaci malé tlakové nádoby o objemu 3 až 18 l, kterou najdete na kartě PŘÍSLUŠENSTVÍ (na výtlačné potrubí pomocí např. "T"-kusu).
K ovládání čerpadla je možno použít i jiné řídící jednotky, jejich hodnota max. proudu musí být větší jak 4,7 A. Najdete je na kartě PŘÍSLUŠENSTVÍ. V případě zájmu si ji vložte do košíčku a do poznámky v objednávce uveďte, že požadujete záměnu. Pokud ale jiná řídící jednotka nemá integrovanou tlakovou nádobku, vždy instalaci tlakové nádoby doporučujeme.
Čerpadlo
Podrobné informace získáte kliknutím na odkaz na PROSPEKT.
Materiálové provedení:
- Těleso čerpadla: Litina.
- Mezistěna: Nerez ocel AISI 304.
- Ejektor: Noryl.
- Oběžné kolo: Noryl.
- Hřídel: Nerez ocel EN 10088-3 (1.4104).
- Ucpávka: AR12 Keramika/uhlík/NBR.
Max. provozní tlak 7 bar.
Nepřetržitý provoz S1.
Řídící jednotka s frekvenčním měničem
Podrobné informace získáte kliknutím na odkaz na PROSPEKT a na NÁVOD.
Frekvenční měnič reguluje otáčky čerpadla a udržuje konstantní tlak vody, měkký rozběh a zastavení.
Mimořádně jednoduché zprovoznění řídící jednotky - pouze elektrické připojení a nastavení požadované hodnoty tlaku vody.
K řídící jednotce není třeba kupovat a instalovat tlakovou nádobu.
Přizpůsobením výkonu čerpadla aktuálnímu odběru vody se šetří elektřina a prodlužuje se také životnost čerpadla.
Tlakový senzor je integrovaný přímo v jednotce, kvalita jeho provedení zaručuje dlohodobý bezproblémový provoz. Její součástí je i přesný průtokový spínač pro dosažení stabilního provozu při spotřebě vody 2 l/min.
Řídící jednotka obsahuje také zpětnou klapku, která zabraňuje zpětnému proudění vody a poškození vodními rázy, a membránovou tlakovou nádobu o objemu 0,6 l z nerezové oceli AISI 304 (zabránění cyklování čerpadla a eliminace vodních rázů).
Libovolná instalační pozice řídící jednotky.
Součástí dodávky jsou:
- Připojovací armatury s převlečnou maticí a o-kroužkem: G 1" (25 mm), G 1" (25 mm) - dlouhá přípojka pro vyšší pozici jednotky, G 1 1/4" (32 mm), G 1 1/2" (38 mm).
- Výstupní kabel pro připojení k čerpadlu 0,5 m a vstupní kabel s vidlicí 1,5 m.
Ochrany a jištění:
- Ochrana proti přepětí a podpětí.
- Nadproudová ochrana.
- Ochrana proti zablokování rotoru čerpadla.
- Ochrana proti výpadku fáze.
- Ochrana proti nadměrné teplotě.
- Ochrana proti chodu na sucho.
- Upozornění na netěsnosti.
- Ochrana proti přetlaku.
- Ochrana proti zamrznutí.
Charakteristika čerpadla
