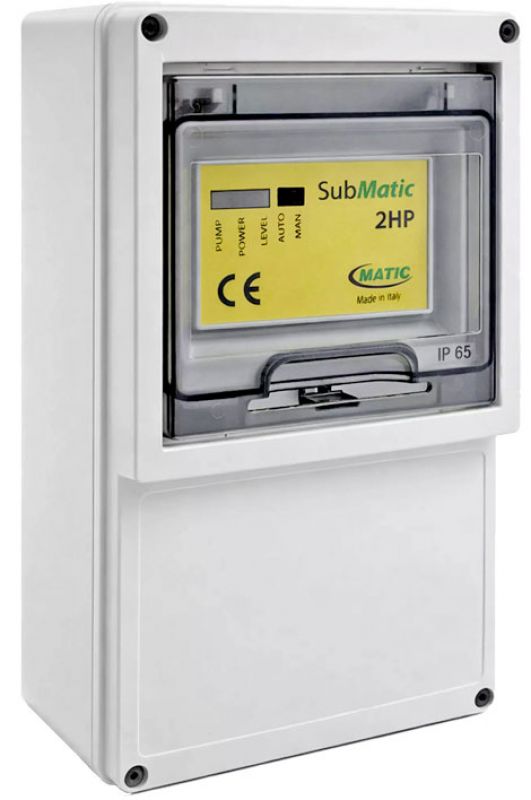

Popis produktu
Použití:
- Snímání až 3 úrovní hladiny vody nebo jiné kapaliny pomocí plovákových spínačů (vodivé a nevodivé kapaliny) nebo vodivostních sond (pouze u vodivých kapalin) v nádržích, studních, vrtech od průměru 100 mm, odpadových jímkách apod.
- Automatická ochrana čerpadel s elektromotory do příkonu 1,5 kW na 230 V proti chodu na sucho. Při poklesu hladiny ve studni/vrtu nebo nádrži pod spodní úroveň dojde k vypnutí přívodu elektřiny až do doby dosažení horní úrovně, kdy dojde automaticky k zapnutí čerpadla. Současně je možno sledovat i max. hladinu v nádrži, do které je čerpána voda (ochrana proti přetečení).
- Vhodné pro čerpání vody ze studny/vrtu s malou vydatností.
- Pro vnější montáž.
- Rozdíl mezi zařízením SUB/MATIC a MAVE 2-S3:
- U zařízení SUB/MATIC může být použita na indikaci min. a max. úrovně hladiny ve studni/vrtu vodivostní sonda nebo plovákový spínač. Na indikaci max. úrovně hladiny v nádrži, kam se voda čerpá, může být použit pouze plovákový spínač.
- U zařízení MAVE 2-S3 na indikaci min. a max. úrovně hladiny ve studni/vrtu musí být použita vodivostní sonda. Na indikaci max. úrovně hladiny v nádrži, kam se voda čerpá musí být také použita vodivostní sonda.
Technické informace
Nejdůležitější údaje o možnostech použití získáte kliknutím na odkaz PŘÍKLADY ZAPOJENÍ.
Napájecí napětí zařízení: 24 V, 230 V nebo 400 V.
Možnost ovládání i výkonnějších nebo třífázových čerpadel pomocí dodatečně instalovaného stykače (není součástí dodávky).
Možnost zapojení výstupu pro řízení např. tlakového spínače.
Beznapěťový kontakt umožňuje připojení externí zvukové nebo světelné signalizace (siréna, světlo, apod.).
Signalizace až 3 úrovní hladiny - ovládání čerpadla současně podle dvou výšek hladiny ve studni/vrtu (vypínací a zapínací výška) a zároveň od třetí výšky max. hladiny např. v napouštěné retenční nádrži (aby nepřetekla).
Lze využít přepnutí z plně automatického provozu (řízení plovákovými spínači nebo vodivostními sondami) na manuální (přepínač M - A).
Citlivost: 5,6 kOhm
Hmotnost: 0,5 kg
Materiál obalu: PLAST
Krytí: IP 54 v izolační skříni s průhledným krytem a kabelovými průchodkami.
Na indikaci zapínací a vypínací úrovně hladiny kapaliny ve vrtu/studni nebo v nádrži lze k zařízení použít plovákové spínače nebo vodivostní sondy (nebo i jejich kombinace). Jednoduchá sonda slouží k indikaci jedné úrovně hladiny, jedna dvojitá ke snímání dvou úrovní hladin o rozdílu 5 m (označení sondy délka kabelu + 5 m). V případě požadavku jiného rozdílu než 5 m je třeba použít na indikaci dvě jednoduché sondy.
U napouštěné nádrže se musí na indikaci max. úrovně hladiny použít pouze plovákový spínač (nelze použít vodivostní sondy). Při úrovni max. hladiny musí být spínač rozepnutý, při nižší hladině sepnutý.
Zařízení lze provozovat i bez indikace třetí úrovně hladiny.
Nabídku vodivostních sond a plovákových spínačů různých délek vhodných k tomuto zařízení najdete na kartě PŘÍSLUŠENSTVÍ.
Zařízení signalizuje následující provozní stavy:
- Zelená LED - zařízení pod napětím.
- Žlutá LED - chod čerpadla.
- Červená LED - vypnuté čerpadlo, nízká úroveň hladiny vody.
Sondy a plovákové spínače nejsou součástí dodávky zařízení a je nutno provést jejich samostatné objednání.
